Mit großer Freude präsentieren wir heute den innovativen belüfteten Block Isotex Air, den einzigen Betonholzschalungsblock, mit dem Sie eine Wand mit integrierter Belüftung erstellen können.
Die Integration der Lüftung an der Fassade und an der Wand beinhaltet traditionell eine Schichtung der Bauarbeiten, mehrere spezialisierte Betreiber, unterschiedliche Zeiten und folglich eine Koordination vor Ort. Wir haben eine Lösung entwickelt und umgesetzt, die die Planung erleichtert, den Bau vereinfacht, Zeit und Kosten reduziert und gleichzeitig eine hohe Energie Effizienz aufweist.
WAS IST EINE HINTERLÜFTETE WAND?
Die Norm UNI 11018 definiert die hinterlüftete Fassade als „eine Art fortschrittliche Sichtschutzfassade, bei der der Hohlraum zwischen der Verkleidung und der Wand so gestaltet ist, dass die darin vorhandene Luft durch den Schornsteineffekt strömen kann, um seine thermoenergetische Gesamtleistung zu verbessern„. Einfacher ausgedrückt definiert die Norm UNI 8369-2 es als „eine konstruktive Lösung, die durch das Vorhandensein einer Lüftungsschicht gekennzeichnet ist“. Die hinterlüftete Wand (oder Fassade) ist daher ein sehr komplexes Gebäudeverkleidungssystem, das trocken installiert wird und sich durch das Vorhandensein eines belüfteten Hohlraums auszeichnet.
Sein Betrieb basiert auf dem sogenannten „Kamineffekt„: Dank des Vorhandenseins kontinuierlicher vertikaler Hohlräume vom Himmel bis zur Erde wird im Hohlraum ein aufsteigender und konstanter Luftstrom erzeugt. Der Luftstrom ist in der Lage, Temperaturschwankungen zu mildern und das Risiko einer Überhitzung von Innenräumen zu verringern.
Wissenschaftliche Studien haben gezeigt, dass eine hinterlüftete Fassade im Vergleich zu einer herkömmlichen Konfiguration den Sommerbedarf um 10% bis 40 % reduziert.
WAS IST DER BELÜFTETE ISOTEX AIR-BLOCK?

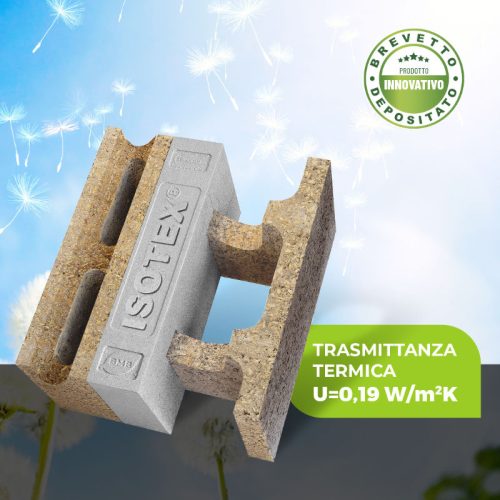

Isotex AIR ist ein neuartiger Betonholzschalungsstein für den Bau von Umfassungswänden und Fassaden mit integrierter Lüftung (Wärmedurchgangskoeffizient U = 0,19 W/m²K). Die klassische Geometrie der Isotex-Blöcke wurde neu gestaltet, um die hinterlüftete Außenwand in die Struktur zu integrieren: In einer einzigen einfachen und schnellen Installation erhalten Sie die schwach verstärkte verlängerte Wand – die in die Schalungsblöcke gegossen wird –, die hinterlüftete Fassade, die Wärmedämmung dank der EPS-Isolierung mit Graphit, die durch das Betonholz des Blocks geschützt ist („geschützte Beschichtung“). Spezielle und mitgelieferte Blöcke ermöglichen die Beseitigung von Wärme- und Schallbrücken.
HERKÖMMLICHE HINTERLÜFTETE WÄNDE: WAS SIND DIE NACHTEILE?
Im Allgemeinen sind die Vorteile der hinterlüfteten Wand gut bekannt: konstantes Raumklima, Reduzierung der Energiekosten, hoher Wohnkomfort. Auf der anderen Seite bringen traditionelle hinterlüftete Fassaden jedoch eine Reihe von Nachteilen mit sich, die oft von ihrer Realisierung abhalten:
- sind technologisch sehr komplex
- mehrere Verlege Vorgänge benötigen (mindestens 6)
- Fachkräfte benötigen
- eine komplizierte Koordination der Bautätigkeiten mit sich bringen
- die Baukosten zu erhöhen.

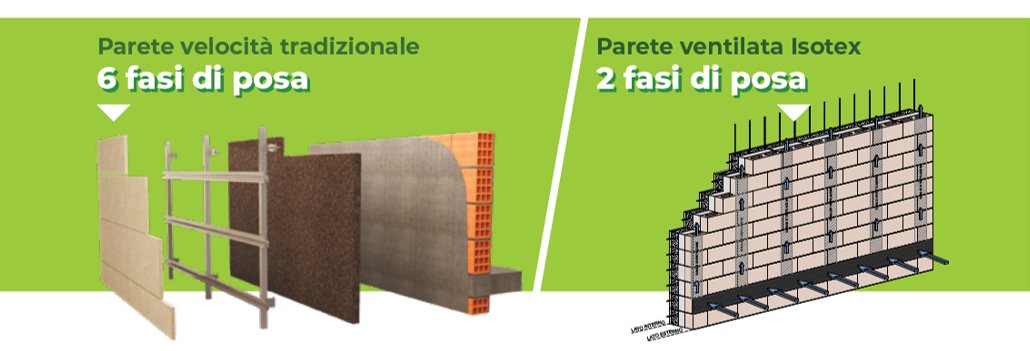

Der belüftete Isotex AIR-Block umfasst nur 2 Betriebsphasen, Verlege Block + Putz, was bedeutet, dass die stratigraphischen und technologischen Komplexitäten der traditionellen hinterlüfteten Wand überwunden werden können.
WIE UNTERSCHEIDET SICH DIE HINTERLÜFTETE WAND MIT ISOTEX AIR-BLOCK?
Die Hauptneuheit der Holz-Zement-Blockschalung Isotex Air besteht darin, dass sie in einer einzigen, einfachen und schnellen Installation die Erstellung hinterlüfteter Wände ermöglicht, die in das ISOTEX-Konstruktionssystem (Struktur + Wärmedämmung + integriert sind hinterlüftete Wand).
Mit Isotex AIR werden die stratigraphischen und technologischen Komplexitäten herkömmlicher hinterlüfteter Wände überwunden. Mit Isotex AIR geht alles einfacher und schneller. Die Geometrie des Blocks wurde neu gestaltet, um eine belüftete Wand zu erhalten, die in die Schalung integriert ist. Tatsächlich erzeugen die beiden 5-cm-Nischen, die spiegelbildlich zur Symmetrieachse des Blocks angeordnet sind, belüftete Hohlräume. Die hinterlüftete Fassade wird somit in die Isotex-Wand integriert, ohne dass weitere Schichten oder spezielle Verlegeschritte erforderlich sind.

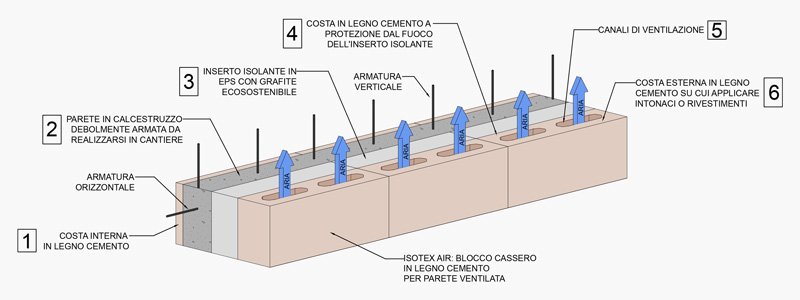

Die unteren und oberen Lufteinlassgitter gewährleisten eine Belüftung und verbessern die Wärmedämmung, auch wenn die unteren nur im Winter geschlossen werden. Auf der stratigraphischen Ebene, ausgehend von der Innenseite der Wand, gilt in der Reihenfolge:
- 1. interne Zementholzküste;
- 2. leicht bewehrte Betonwand;
- 3. Isoliereinsatz aus EPS mit 100 % recyceltem Graphit;
- 4. Kante aus Holzzement zum Schutz der Dämmung
- 5. Belüftungskanäle
- 6. Holz-Zement-Kante zum Auftragen des Putzes oder der Verkleidung im Außenbereich. Die Lüftungsgitter werden unten und oben an der Außenseite der Wand angebracht.
WIE HOCH IST DIE ENERGIELEISTUNG VON ISOTEX AIR?

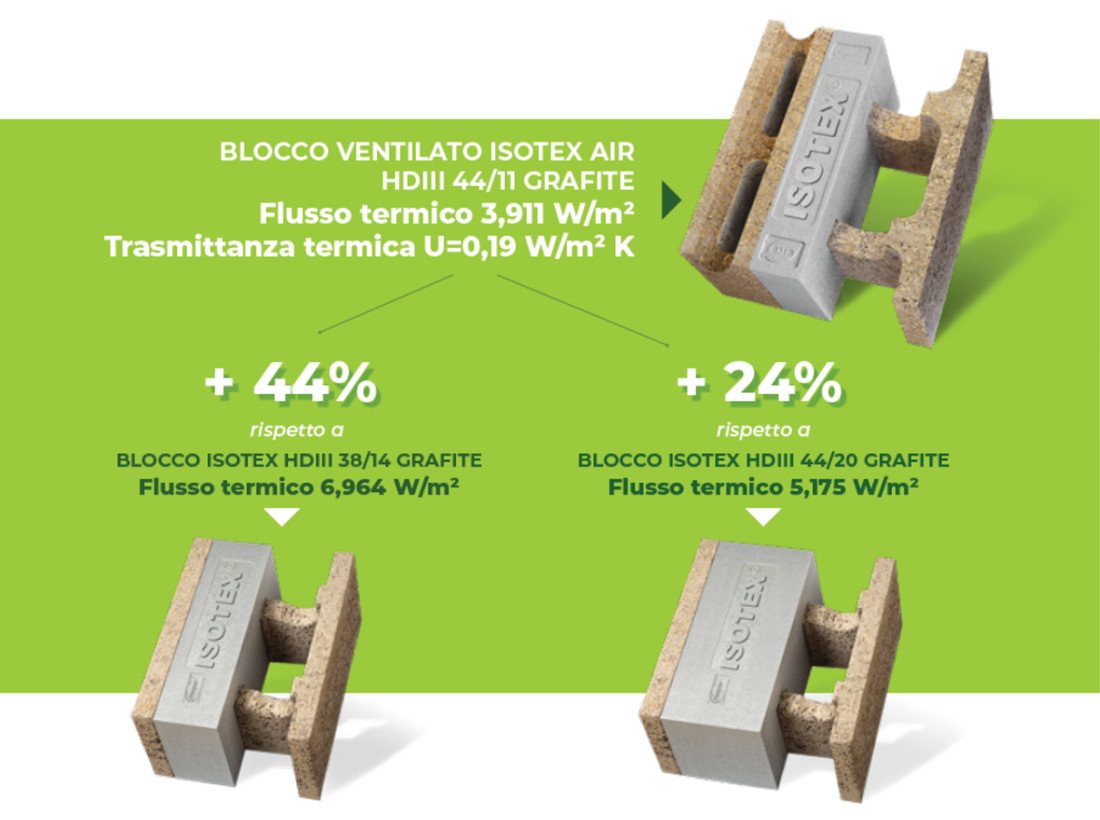

Der Isotex AIR-Block verbessert die bereits hervorragende Energieleistung des Standard-Isotex-Schalungsblocks. Das Produkt wurde mehreren Studien zur Gewährleistung einer bestimmten Leistung unterzogen. Die hervorragenden Ergebnisse beschränken sich nicht nur auf die Sommersaison, die Studie bestätigte auch im Winter hervorragende Ergebnisse.
Der Berechnungsbericht wurde unter Annahme folgender Voraussetzungen erstellt:
- Gebäude in der Provinz Verona.
- Außenwände mit mittelfarbiger
- Wand nach Westen
- Monat Juli mit einer Durchschnittstemperatur von 23,9°
- Hypothetische Luft-/Sonnenoberflächentemperatur der Wand von 65°C (durchschnittliche Farbe)
Ergebnis?
Durchschnittstemperatur der Außenwand: 65 °C
Durchschnittstemperatur des Lüftungshohlraums: 44 °C

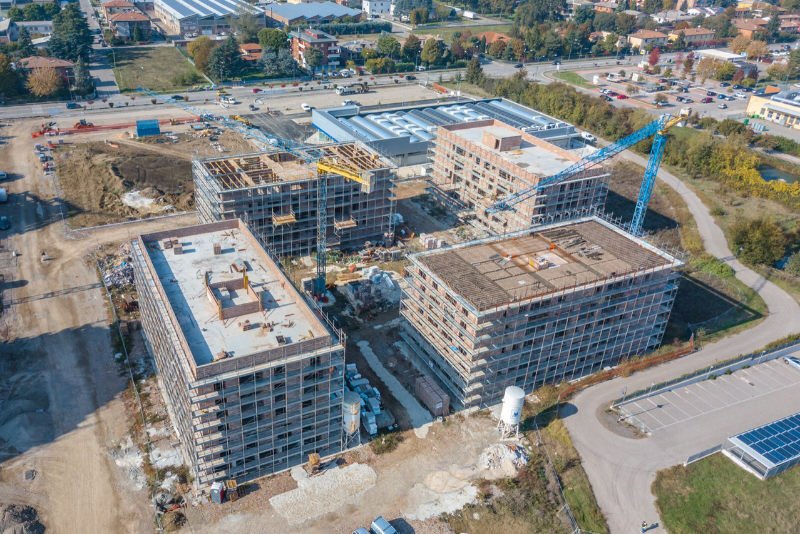

FERTIGSTELLUNG IN MEHRGESCHOSSIGEN GEBÄUDEN
Darüber hinaus kann der belüftete Isotex AIR-Block auch als Wand verwendet werden, wenn Sie ein Gebäude mit einer hohen Anzahl Geschoßbauten bauen müssen. In diesem Fall kann die Dicke der Dämmung auf bis zu 14-16 cm erhöht werden um die Dicke des Betons auf 10-12 cm zu reduzieren und das Gewicht zu verringern Wand, die in jedem Fall wirksam an der Struktur verankert wird, wie zu nach den geltenden technischen Vorschriften erforderlich, damit es nicht umkippt oder herunterfällt im Falle eines Erdbebens ausgewiesen.
WELCHE VORTEILE BIETET DIE HINTERLÜFTETE WAND ISOTEX AIR FÜR BRANCHEN BETREIBER?
Die Vorteile sind vielfältig:
- Struktur + Wärmedämmung (geschützte Schicht) + hinterlüftete Wand.
- Ausgezeichnetes Sommerverhalten.
- Gutes Winterverhalten.
- Vor Ort sind keine Fachkräfte erforderlich.
- Die Baukosten sind gering (nur 2 Verlege Phasen).
- Die Zeit vor Ort wird verkürzt und die Kosten gesenkt.
- Der Sommerbetrieb der Fassade wird deutlich verbessert.
- Es gibt eine Reihe von Spezialblöcke (Fensterblock, Ecke, Passblock,) Ziel ist die Beseitigung von Wärmebrücken.
- Isotex Air ist ästhetisch nicht bindend: die Außenfläche des Blocks begünstigt eine hervorragende Haftung und Versiegelung von Putzen und Klebern und ermöglicht so eine optimale Haftung große Freiheit bei der Wahl der Bezüge.
Zu diesen Vorteilen kommen alle Vorteile des Isotex-Konstruktionssystems hinzu:
Erdbebensicherheit, Stoßfestigkeit, Feuerwiderstand, Isolierung Thermoakustik und grünes Gebäude.
WELCHE VORTEILE ERGEBEN SICH FÜR DEN ENDVERBRAUCHER?
Auch für den Mieter ergeben sich zahlreiche Vorteile:
- Eine hohe thermische Trägheit, die im Inneren minimiert werden kann, ist gewährleistet des Hauses – die Temperaturschwankungen, die im Laufe des Tages auftreten. Daher herrscht im Sommer wie im Winter eine konstante Innentemperatur Reduzierung des Einsatzes von Klimaanlage und Heizung
- Isotex AIR reduziert die Energiekosten für die Kühlung z. B. erheblich Heizung. Kosten, die tiefgreifende Auswirkungen auf die Rechnungen haben.
- Zu diesen Pluspunkten kommt noch der Umweltaspekt hinzu: Mit Isotex Air werden sie reduziert CO2-Emissionen in die Atmosphäre.
All dieses führt zu geringeren Betriebskosten und höherem Komfort des Gebäude.
Isotex Air
Ein einziger Block, alle Vorteile des Isotex Konstruktionssystems plus eines Integrierte Belüftung.
